150 kVA లిక్విడ్ ఫిల్డ్ ట్రాన్స్‌ఫార్మర్-13.2/0.48 kV|కెనడా 2024

01 జనరల్

1.1 ప్రాజెక్ట్ నేపథ్యం

SCOTECH ఇటీవల కెనడాకు 150kVA త్రీ ఫేజ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్‌లో-{1}}ఎగుమతి చేసింది. ట్రాన్స్‌ఫార్మర్ యొక్క ప్రాధమిక వోల్టేజ్ 13.2Y/7.62kV, అయితే ద్వితీయ వోల్టేజ్ LV వైపు రెండు వోల్టేజీలతో 0.48Y/0.277kV, ఇది ఖచ్చితంగా ఈ ట్రాన్స్‌ఫార్మర్ యొక్క ప్రత్యేకత.

ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ అనేది ట్రాన్స్‌ఫార్మర్, లోడ్ స్విచ్ మరియు హై వోల్టేజ్ కరెంట్ పార్ట్ యొక్క రక్షిత ఫ్యూజ్ పరికరం, లోడ్ స్విచ్ మరియు తక్కువ వోల్టేజ్ కరెంట్ భాగం యొక్క రక్షిత ఫ్యూజ్ పరికరం మరియు తక్కువ వోల్టేజ్ పంపిణీ భాగం యొక్క కొలత మరియు స్విచ్‌ని మిళితం చేసే పూర్తి విద్యుత్ పరికరాల సమితి. ట్రాన్స్‌ఫార్మర్ బాడీ, హై-వోల్టేజ్ లోడ్ స్విచ్, ఫ్యూజ్ మరియు ఇతర భాగాలు ట్రాన్స్‌ఫార్మర్ ట్యాంక్‌లో కలిసి ఉంచబడతాయి, నూనెలో ముంచడం వల్ల, కాంపోనెంట్ వాల్యూమ్ బాగా తగ్గిపోతుంది, నిర్మాణం మరింత కాంపాక్ట్, ఇన్‌స్టాల్ చేయడం సులభం మరియు ఫ్లెక్సిబుల్‌గా ఉంటుంది. పూర్తిగా ఇన్సులేట్ చేయబడిన, పూర్తిగా మూసివున్న నిర్మాణం, సురక్షితమైనది మరియు నమ్మదగినది, ఆపరేట్ చేయడం సులభం, నిర్వహణ-ఉచితం. నివాస ప్రాంతాలు, ఉన్నత పరిశ్రమ కేంద్రాలు, కర్మాగారాలు మరియు మైనింగ్ సంస్థలు, విమానాశ్రయాలు, స్టేషన్లు, పాఠశాలలు మరియు ఇతర ప్రదేశాలలో విస్తృతంగా ఉపయోగించబడుతుంది.

అధిక వోల్టేజ్ భాగం పూర్తిగా ఇన్సులేట్ చేయబడిన అధిక వోల్టేజ్ ఇన్‌లెట్ మరియు అవుట్‌లెట్ టెర్మినల్స్ మరియు కేబుల్ ఉపకరణాలను స్వీకరిస్తుంది, తద్వారా సురక్షితమైన మరియు విశ్వసనీయమైన ఆపరేషన్ లక్షణాలతో అధిక వోల్టేజ్ విరామంలో ప్రత్యక్ష భాగం ఏదీ ఉండదు; డబుల్ ప్రెజర్ ఫ్యూజ్ ప్రొటెక్షన్, ప్లగ్ ఇన్ ఫ్యూజ్ -ఉష్ణోగ్రత మరియు ప్రస్తుత డబుల్ సెన్సిటివ్ రక్షణ లక్షణాలను కలిగి ఉంటుంది, ట్రాన్స్‌ఫార్మర్ లోపాన్ని రక్షించడానికి బ్యాకప్ ఫ్యూజ్; అదే సమయంలో, ఇది ప్రెజర్ గేజ్‌లు, ప్రెజర్ వాల్వ్‌లు, ఆయిల్ లెవెల్ గేజ్‌లు, ఆయిల్ టెంపరేచర్ గేజ్‌లు మొదలైన పూర్తి స్థాయి ఆపరేటింగ్ ఇన్‌స్పెక్షన్ సాధనాలను కలిగి ఉంది.

తక్కువ వోల్టేజ్ భాగం స్థిర బిందువు వద్ద వోల్టేజ్, కరెంట్, యాక్టివ్ పవర్, రియాక్టివ్ పవర్, ఉష్ణోగ్రత మరియు ఇతర పారామితులను కొలవడానికి సమగ్ర పారామీటర్ టెస్టర్‌తో అమర్చబడి ఉంటుంది. ఇన్‌స్టాల్ చేయబడిన వినియోగదారు ఆటోమేటిక్ మీటర్ రీడింగ్ పరికరం, క్యారియర్ లేదా వైర్డ్ మోడ్ ద్వారా ఈ ట్రాన్స్‌ఫార్మర్ యొక్క తక్కువ{1}}వోల్టేజ్ వినియోగదారులందరి విద్యుత్ వినియోగాన్ని స్వయంచాలకంగా కాపీ చేయగలదు; తక్కువ-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ ఫేజ్ లాస్ ప్రొటెక్షన్ ఫంక్షన్‌తో అమర్చబడి ఉంటుంది, ఇది ఫేజ్ నష్టాన్ని గుర్తించగలదు మరియు-పూర్తి-కాని ఫేజ్ ఆపరేషన్ వల్ల కలిగే హానిని నిరోధించడానికి ప్రతి వినియోగదారుని ప్రోత్సహిస్తుంది; అల్ప పీడన క్యాబినెట్‌లో ఫ్యాన్ అమర్చబడి ఉంటుంది, ఇది స్వయంచాలకంగా ఉష్ణోగ్రతకు అనుగుణంగా వేడిని విసిరివేస్తుంది మరియు 45 డిగ్రీల వద్ద ప్రారంభించి 40 డిగ్రీల వద్ద తిరిగి వస్తుంది.

1.2 సాంకేతిక వివరణ

150 KVA ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ స్పెసిఫికేషన్ మరియు డేటా షీట్

1.3 డ్రాయింగ్‌లు

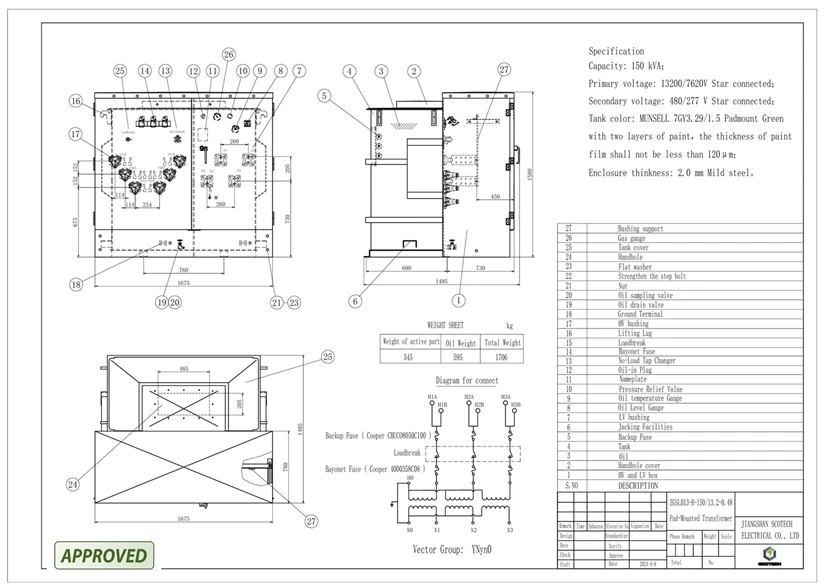

150 KVA ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ రేఖాచిత్రం డ్రాయింగ్ మరియు పరిమాణం.

02 తయారీ

2.1 కోర్

ప్రధాన పదార్థం అధిక-నాణ్యత కోల్డ్-రోల్డ్ గ్రెయిన్-ఓరియెంటెడ్ సిలికాన్ స్టీల్ షీట్‌తో తయారు చేయబడింది. సిలికాన్ స్టీల్ అనేది బలమైన అయస్కాంత పారగమ్యతతో కూడిన అయస్కాంత పదార్థం. శక్తివంతం చేయబడిన కాయిల్‌లో, ఇది పెద్ద మాగ్నెటిక్ ఇండక్షన్ తీవ్రతను ఉత్పత్తి చేయగలదు, ఇది ట్రాన్స్‌ఫార్మర్ వాల్యూమ్‌ను తగ్గిస్తుంది. అసలు ట్రాన్స్ఫార్మర్ ఎల్లప్పుడూ AC స్థితిలో ఉంటుందని మాకు తెలుసు, మరియు విద్యుత్తు నష్టం కాయిల్ యొక్క ప్రతిఘటనలో మాత్రమే కాకుండా, ఆల్టర్నేటింగ్ కరెంట్ మాగ్నెటైజేషన్ యొక్క కోర్లో కూడా ఉంటుంది. సాధారణంగా ఐరన్ కోర్‌లో పవర్ నష్టాన్ని ఐరన్ లాస్ అంటారు, ఇనుము నష్టం రెండు కారణాల వల్ల వస్తుంది, ఒకటి అయస్కాంత నష్టం, ఒకటి ఎడ్డీ కరెంట్ నష్టం. అయస్కాంత నష్టం అనేది కోర్ యొక్క అయస్కాంతీకరణ ప్రక్రియలో అయస్కాంత దృగ్విషయం వల్ల కలిగే ఇనుము నష్టం, మరియు ఈ నష్టం యొక్క పరిమాణం పదార్థం యొక్క అయస్కాంత లూప్ చుట్టూ ఉన్న ప్రాంతం యొక్క పరిమాణానికి అనులోమానుపాతంలో ఉంటుంది. సిలికాన్ స్టీల్ యొక్క అయస్కాంత లూప్ ఇరుకైనది, మరియు దానితో ట్రాన్స్ఫార్మర్ యొక్క కోర్ యొక్క అయస్కాంత నష్టం చిన్నది, ఇది దాని తాపన స్థాయిని బాగా తగ్గిస్తుంది.

2.2 వైండింగ్

తక్కువ వోల్టేజ్ రేకు వైండింగ్

● అక్షసంబంధ కరెంట్ పంపిణీ ఉచితంగా సర్దుబాటు అవుతుంది

● మకా శక్తులను తగ్గిస్తుంది

● వైండింగ్ తర్వాత, టెంపరింగ్ ప్రక్రియ ద్వారా కాంపాక్ట్ ట్యూబ్‌ను ఏర్పరచడానికి కండక్టర్ షీట్‌పై ప్రీప్రెగ్ అతుక్కుపోతుంది.

అధిక వోల్టేజ్ వైండింగ్

● పూర్తిగా మరియు సెమీ{0}}ఆటోమేటిక్ వైండింగ్ యంత్రాలు

● క్యారియర్ సిలిండర్‌పై లేదా నేరుగా LV వైండింగ్‌పై స్థిరమైన వైండింగ్ పుల్‌తో ఎనామెల్-ఇన్సులేట్ వైండింగ్ వైర్

● అధిక-నాణ్యత కేబుల్ పేపర్ యొక్క లేయర్ ఇన్సులేషన్

● మంచి షార్ట్-సర్క్యూట్ రెస్పాన్స్ మరియు వాంఛనీయ ఇంపల్స్ వోల్టేజ్ డిస్ట్రిబ్యూషన్‌తో కాంపాక్ట్ వైండింగ్ కోసం ముడుచుకునే రేకుతో చేసిన కవరింగ్ బ్యాండేజ్

2.3 ట్యాంక్

మా కంపెనీ ఇంధన ట్యాంకుల ఉత్పత్తికి ముడి పదార్థంగా అధిక-నాణ్యత స్టెయిన్‌లెస్ స్టీల్‌ను ఉపయోగిస్తుంది మరియు ఫ్యూయల్ ట్యాంక్‌కు కావలసిన ఆకారంలో స్టీల్ ప్లేట్‌ను వంచడానికి, కత్తిరించడానికి మరియు నొక్కడానికి హైడ్రాలిక్ మెషినరీ లేదా ఇతర నిర్మాణ సామగ్రిని ఉపయోగిస్తుంది. ట్యాంక్ యొక్క బిగుతు మరియు నిర్మాణ బలాన్ని నిర్ధారించడానికి భాగాలను బట్ చేయండి మరియు గ్యాస్ షీల్డ్ వెల్డింగ్ లేదా ఇతర వెల్డింగ్ ప్రక్రియలను నిర్వహించండి. అన్ని సీల్స్ ముగింపు పరిమితిలో మూసివేయబడతాయి; పెట్టె లోపల మరియు వెలుపల ఉన్న మెటల్ భాగాలు జుట్టును తీసివేయడానికి గుండ్రంగా ఉంటాయి మరియు వెల్డ్ సీమ్ మరియు సీల్ మూడు సార్లు పరీక్షించబడతాయి (ఫ్లోరోసెన్స్, పాజిటివ్ ప్రెజర్, నెగటివ్ ప్రెజర్ లీకేజ్ టెస్ట్); పెయింట్ ప్రామాణిక-రస్ట్ అవసరాలకు అనుగుణంగా తయారు చేయబడింది.

2.4 చివరి అసెంబ్లీ

అమెరికన్ బాక్స్-రకం కాంబినేషన్ ట్రాన్స్‌ఫార్మర్ యొక్క నిర్మాణం రెండు భాగాలుగా విభజించబడింది, ముందు భాగం వైరింగ్ క్యాబినెట్, వైరింగ్ క్యాబినెట్‌లో అధిక మరియు తక్కువ వోల్టేజ్ టెర్మినల్స్, హై వోల్టేజ్ లోడ్ స్విచ్, ప్లగ్-ఇన్ ఫ్యూజ్, హై ప్రెజర్ ట్యాప్ ఛేంజర్ ఆపరేటింగ్ హ్యాండిల్, ఆయిల్ టేస్ట్ మీటర్, ఆయిల్ టెంపరేచర్ మీటర్ మొదలైనవి ఉంటాయి. వెనుక భాగంలో ఆయిల్ బాక్స్ మరియు హీట్ సింక్, ట్రాన్స్‌ఫార్మర్ వైండింగ్, ఐరన్ కోర్, హై వోల్టేజ్ లోడ్ స్విచ్, ప్లగ్-ఇన్ ఫ్యూజ్ ట్యాంక్ బాడీలో ఉన్నాయి. లోడ్ స్విచ్‌లు, ఫ్యూజులు మరియు ట్రాన్స్‌ఫార్మర్లు ట్రాన్స్‌ఫార్మర్ ఆయిల్‌లో మునిగిపోతాయి.

హౌసింగ్‌పై టెర్మినల్‌ను ఇన్‌స్టాల్ చేయండి, ఆయిల్ ట్యాంక్‌లో సమావేశమైన ఐరన్ కోర్‌ను ఉంచండి, ఐరన్ కోర్ ఉంచిన తర్వాత స్క్రూలను పరిష్కరించండి మరియు అధిక వోల్టేజ్ ఫ్యూజ్‌ను ఇన్‌స్టాల్ చేయండి. పై దశలన్నీ పూర్తయిన తర్వాత, ఆయిల్ ట్యాంక్ నింపండి.

03 పరీక్ష

ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ పరీక్ష ప్రధానంగా క్రింది లింక్‌లుగా విభజించబడింది: ప్రదర్శన తనిఖీ, ఎలక్ట్రికల్ ఫంక్షన్ టెస్ట్, వైండింగ్ ఇన్సులేషన్ రెసిస్టెన్స్ టెస్ట్, లోడ్ లాస్ టెస్ట్, ఉష్ణోగ్రత పెరుగుదల పరీక్ష మరియు ఆపరేషన్ టెస్ట్.

1. స్వరూపం తనిఖీ: పెట్టె, వైండింగ్, ఇన్సులేషన్ మెటీరియల్ మొదలైనవి చెక్కుచెదరకుండా ఉన్నాయో లేదో తనిఖీ చేయడానికి అమెరికన్ బాక్స్ యొక్క ప్రదర్శన తనిఖీని నిర్వహిస్తారు.

2. ఎలక్ట్రికల్ ఫంక్షన్ టెస్ట్: వైరింగ్, ఇన్సులేషన్ రెసిస్టెన్స్, వైండింగ్ టర్న్ రెసిస్టెన్స్, వోల్టేజ్ టెస్ట్, కేసింగ్ కరెంట్ మరియు ఇతర చెక్‌లతో సహా అమెరికన్ బాక్స్ ట్రాన్స్‌ఫార్మర్ యొక్క ఎలక్ట్రికల్ పనితీరును పరీక్షించడానికి మరియు తనిఖీ చేయడానికి ఎలక్ట్రికల్ టెస్టింగ్ సాధనాలను ఉపయోగించండి.

3. వైండింగ్ ఇన్సులేషన్ రెసిస్టెన్స్ టెస్ట్: అమెరికన్ బాక్స్ యొక్క వైండింగ్ ఇన్సులేషన్ రెసిస్టెన్స్‌ని పరీక్షించడానికి మరియు తనిఖీ చేయడానికి ఇన్సులేషన్ టెస్టింగ్ పరికరాలను ఉపయోగించండి.

4. లోడ్ లాస్ టెస్ట్: బాక్స్ ట్రాన్స్‌ఫార్మర్ యొక్క నష్టం మరియు సామర్థ్యం డిజైన్ అవసరాలకు అనుగుణంగా ఉందో లేదో తనిఖీ చేయడానికి అమెరికన్ బాక్స్ ట్రాన్స్‌ఫార్మర్ యొక్క రేటింగ్ లోడ్ ప్రకారం కొద్ది మొత్తంలో కరెంట్‌ను గీయండి.

5. ఉష్ణోగ్రత పెరుగుదల పరీక్ష: అమెరికన్ బాక్స్ యొక్క ఇన్‌పుట్ వోల్టేజ్ మరియు లోడ్‌ను సర్దుబాటు చేయండి, బాక్స్ నడుస్తున్న స్థితిని గమనించండి, మూసివేసే ఉష్ణోగ్రత పెరుగుదల, శరీర ఉష్ణోగ్రత పెరుగుదల, చమురు ఉష్ణోగ్రత మొదలైనవాటిని పరీక్షించండి.

6. ఆపరేషన్ టెస్ట్: అమెరికన్ బాక్స్ ట్రాన్స్‌ఫార్మర్ చాలా కాలం పాటు నడుస్తున్న పరీక్ష కోసం, బాక్స్ ట్రాన్స్‌ఫార్మర్ యొక్క పనితీరు మరియు స్థిరత్వాన్ని తనిఖీ చేయడానికి ఇన్‌పుట్ వోల్టేజ్, లోడ్ సైజు మొదలైనవాటిని నిరంతరం సర్దుబాటు చేస్తుంది.

04 ప్యాకింగ్ మరియు షిప్పింగ్

05 సైట్ మరియు సారాంశం

మా త్రీ-ఫేజ్ ప్యాడ్-మౌంటెడ్ ట్రాన్స్‌ఫార్మర్‌పై మీ ఆసక్తికి ధన్యవాదాలు! అత్యంత సమర్థవంతమైన మరియు విశ్వసనీయమైన పనితీరు, కాంపాక్ట్ మరియు సౌందర్యవంతమైన డిజైన్ మరియు అసాధారణమైన భద్రతా లక్షణాలతో, ఈ ఉత్పత్తి పారిశ్రామిక, వాణిజ్య మరియు ప్రజా విద్యుత్ పంపిణీ వ్యవస్థలకు ఆదర్శవంతమైన ఎంపికగా మారింది. మార్కెట్ యొక్క అభివృద్ధి చెందుతున్న డిమాండ్లను తీర్చడానికి సమగ్రమైన పవర్ సొల్యూషన్స్ మరియు ప్రీమియం సేవలను అందించడానికి మేము కట్టుబడి ఉన్నాము. మీ ప్రాజెక్ట్ యొక్క అవసరాలతో సంబంధం లేకుండా, వృత్తి నైపుణ్యం మరియు అంకితభావంతో మీ విజయానికి మద్దతు ఇవ్వడానికి మేము ఇక్కడ ఉన్నాము. మేము మీతో దీర్ఘ-దీర్ఘకాల భాగస్వామ్యాన్ని నెలకొల్పుకోవడానికి మరియు విద్యుత్ పరిశ్రమలో సమర్ధత మరియు స్థిరత్వాన్ని కలిసి అభివృద్ధి చేయడానికి ఎదురుచూస్తున్నాము! మరింత సమాచారం కోసం, దయచేసి ఎప్పుడైనా మమ్మల్ని సంప్రదించడానికి సంకోచించకండి!
