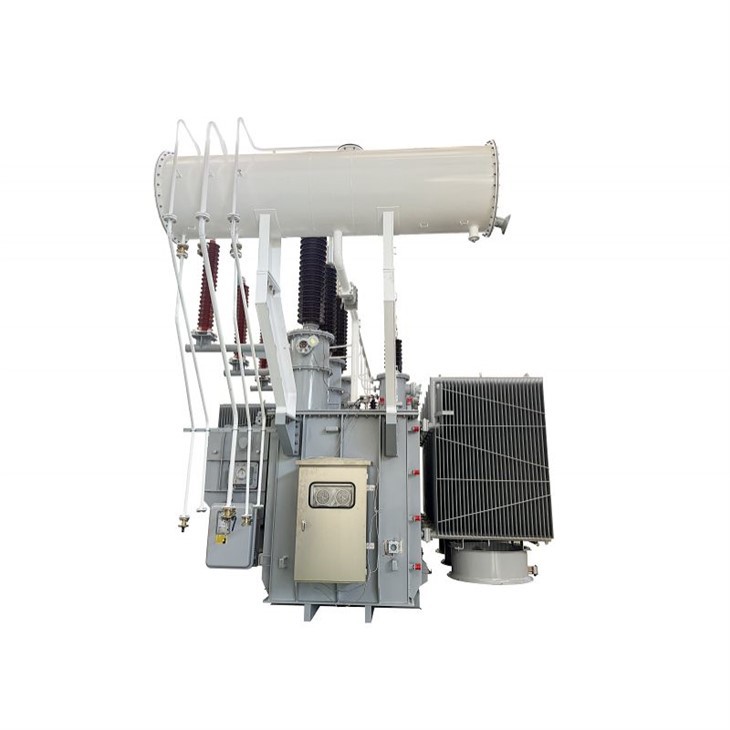

22 MVA పవర్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్-132/11 kV|దక్షిణాఫ్రికా 2025

కోర్ అధిక-గ్రేడ్ కోల్డ్-రోల్డ్ గ్రెయిన్-ఓరియెంటెడ్ సిలికాన్ స్టీల్ లామినేషన్‌ల నుండి నిర్మించబడింది. ఇది త్రీ-ఫేజ్, త్రీ-అవయవ డిజైన్‌ను బహుళ{6}}దశల క్రాస్‌{7}}సెక్షన్ మరియు పూర్తిగా మిట్రేడ్ జాయింట్‌లను కలిగి ఉంది, ఇది తక్కువ{8}}రిలక్ట్స్ మాగ్నెటిక్ పాత్‌ను ఏర్పరుస్తుంది, ఇది లోడ్ నష్టాలను మరియు ఆపరేటింగ్ నాయిస్‌ను తగ్గించదు. మొత్తం కోర్ సురక్షితంగా బిగించబడి ఉంది మరియు ఉత్సర్గ మరియు వేడెక్కడం నిరోధించడానికి ఒక నమ్మకమైన గ్రౌండింగ్ పాయింట్‌ను కలిగి ఉంది, సమర్థవంతమైన విద్యుదయస్కాంత శక్తి మార్పిడిని మరియు దీర్ఘకాలిక{11}}నమ్మకమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.

ఈ 22MVA, 132/11kV పవర్ ట్రాన్స్‌ఫార్మర్ దాని అధిక-వోల్టేజ్ మరియు తక్కువ{4}}వోల్టేజ్ వైండింగ్‌ల కోసం నిరంతర డిస్క్ వైండింగ్ డిజైన్‌ను ఉపయోగిస్తుంది, ఇది కోర్ యొక్క అక్షసంబంధమైన పొడవుతో పాటు పక్కనే ఉన్న డిస్క్‌ల శ్రేణిలో గాయపడిన ఫ్లాట్ కాపర్ కండక్టర్ల నుండి నిర్మించబడింది. ఈ దృఢమైన కాన్ఫిగరేషన్ షార్ట్-సర్క్యూట్ శక్తులను, అద్భుతమైన ఉష్ణ వెదజల్లే లక్షణాలు మరియు ఉన్నతమైన విశ్వసనీయతను తట్టుకునేలా అధిక యాంత్రిక బలాన్ని అందిస్తుంది, ఈ రేటింగ్‌లోని ట్రాన్స్‌ఫార్మర్‌లకు ఇది ప్రబలమైన ఎంపిక.

ఈ ట్రాన్స్‌ఫార్మర్ కోసం ట్యాంక్ అధిక-నాణ్యత కలిగిన స్టీల్ ప్లేట్‌తో నిర్మించబడింది, ఇది CNC కటింగ్ మరియు కోల్డ్{1}}బెండింగ్ ప్రక్రియలను ఉపయోగించి రూపొందించబడింది. నిర్మాణ సమగ్రతను మరియు హెర్మెటిక్ సీల్‌ను నిర్ధారించడానికి దాని ప్రధాన సీమ్‌లు ఆటోమేటెడ్ సబ్‌మెర్జ్డ్ ఆర్క్ లేదా CO₂ గ్యాస్-షీల్డ్ వెల్డింగ్‌తో నిరంతరం వెల్డింగ్ చేయబడతాయి. ముడతలు పడిన ప్యానెల్‌లు ఆకారంలో స్టాంప్ చేయబడతాయి, ఒత్తిడి{5}}ఉపశమనం పొందుతాయి, ఆపై సాగే విస్తరణ వ్యవస్థను రూపొందించడానికి ప్రధాన శరీరానికి వెల్డింగ్ చేయబడతాయి. మొత్తం నిర్మాణం షాట్ బ్లాస్టింగ్‌కు లోనవుతుంది మరియు వాక్యూమ్ ప్రెజర్ టెస్ట్ ద్వారా లీక్‌లు మరియు బలం కోసం కఠినంగా పరీక్షించబడటానికి ముందు -యాంటీ{7}}కొరజన్ పెయింట్ యొక్క బహుళ లేయర్‌లతో పూర్తి చేయబడుతుంది.

ఈ 22MVA ట్రాన్స్‌ఫార్మర్ యొక్క చివరి అసెంబ్లీ ముందుగా{1}}ఎండిన మరియు ఇన్సులేట్ చేయబడిన కోర్-కాయిల్ అసెంబ్లీని కల్పిత ట్యాంక్‌లోకి జాగ్రత్తగా తగ్గించడం ద్వారా ప్రారంభమవుతుంది. అన్ని ప్రధాన భాగాలు{4}}బషింగ్‌లు, ఆన్-లోడ్ ట్యాప్-ఛేంజర్, కూలింగ్ రేడియేటర్‌లు, కన్జర్వేటర్ మరియు మానిటరింగ్ డివైజ్‌లు-తో సహా పద్దతిగా ఇన్‌స్టాల్ చేయబడతాయి మరియు సమలేఖనం చేయబడతాయి. పూర్తి ఫలదీకరణం మరియు విద్యుద్వాహక సమగ్రతను నిర్ధారించడానికి శుద్ధి చేయబడిన ఇన్సులేటింగ్ నూనెతో నింపడానికి ముందు సిస్టమ్ అధిక వాక్యూమ్‌కు ఖాళీ చేయబడుతుంది. చివరగా, సమీకరించబడిన యూనిట్ అన్ని మెకానికల్ కనెక్షన్‌లు, ఫ్లూయిడ్ సీలింగ్ మరియు ఫంక్షనల్ పనితీరును ధృవీకరించడానికి సమగ్ర ధ్రువీకరణ ప్రక్రియకు లోనవుతుంది.
